Quantulus 1220TM

Ультра-низкофоновый жидко­сцинтилляционный спектрометр (счетчик)

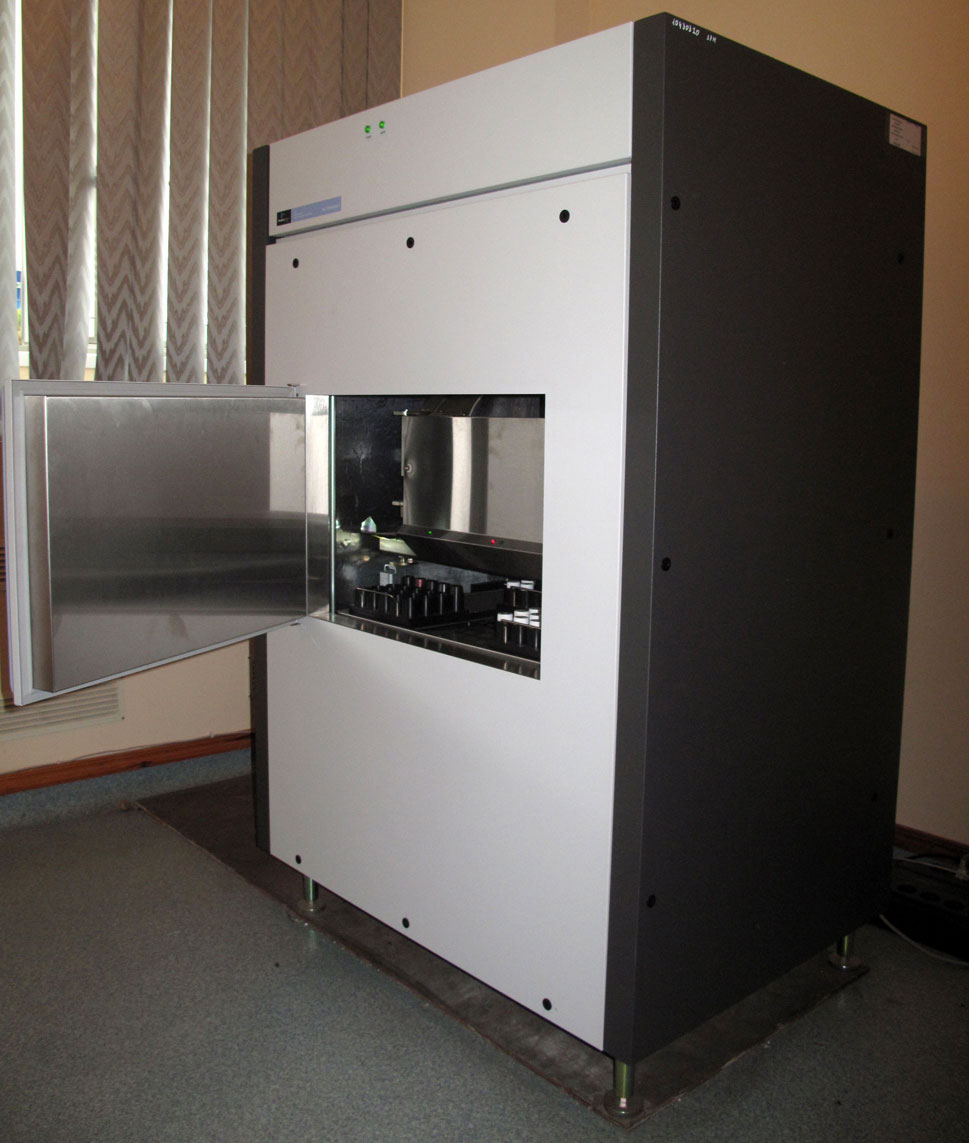

Рис.1 Радиометр Quantulus 1220TM (ИГМЕ АМН Украины)

Контроль за содержанием радионуклидов (в первую очередь трития, углерода-14, никеля-63, стронция-90 и др.) может проводиться ультра-низкофоновым жидко­сцинтилляционным спектрометром-радиометром Quantulus 1220 , производства фирмы Wallac, Финляндия. Уникальный по своим характеристикам прибор позволяет измерять содержание трития без пробоподготовки на уровнях до 1 Бк\л. В настоящее время разработаны методики, позволяющие разделять изотопы в сложной смеси.

Спектрометр имеет пассивную и активную защиту. С точки зрения подавления фона, Quantulus имеет рекордные характеристики по сравнению с любым другим жидкосцинтилляционным радиометром в мире. Измерения, которые можно проводить на Quantulus в обычной лаборатории, до сих пор осуществлялись только низкофоновыми радиометрами в специальных подземных сооружениях. Радиометр Quantulus 1220 обеспечивает фон по тритию 0,13 CPM, по углероду -14 - 0,4 CPM .

Показательным параметром качества измерения при равных объемах образцов является значение E2/B. Для того, чтобы правильно учесть различные объемы образца в сравнительных характеристиках приводится значение E2V2/B, которое включает в себя Е-эффективность регистрации, V- объем образца и B- фон в выбранном диапазоне регистрации. Чем больше значение этого параметра, тем меньшее количество искомого изотопа может быть зарегистрировано за одно и то же время измерения.

Алгоритм управления радиометром позволяет организовать доступ к образцам в любом порядке с возможностью, при необходимости, оперативно изменить порядок доступа. Система включает программное обеспечение для ПК с реализацией полной обработки данных и построению до трех спектров на экране одновременно. Решение на основе жидкосцинтилляционной технологии адаптировано к проблеме обнаружения настолько малых количеств нуклидов в пробах, которые ранее обеспечивались только масс-спектрометрией.

Соединение с компьютером и сбор информации обеспечивается программой WinQ (версия для Windows) для Quantulus 1220 с четкой привязкой результатов работы различных пользователей. Программа снабжена интуитивно понятными окнами помощи и обеспечивает фактически неограниченное число групп параметров. Quantulus 1220 связан через последовательный порт с внешним компьютером любой необходимой мощности.

Радиометр Quantulus 1220 обеспечивает сверхнизкофоновые показатели за счет уникального сочетания активной и пассивной защиты. Мощная пассивная защита состоит из низкоактивного свинца вокруг блока детектирования с максимальной толщиной 200 мм вверху, 100 мм на боковых стенках и 150 мм внизу. Головка поршня системы подачи образцов выполнена из меди и является частью пассивной защиты.

Quantulus 1220, Conventional RadioCarbon Dating Laboratory,
			Kyiv, Ukraine, LSC Measurements, Michael Buzinny, Mykhailo Buzynnyi

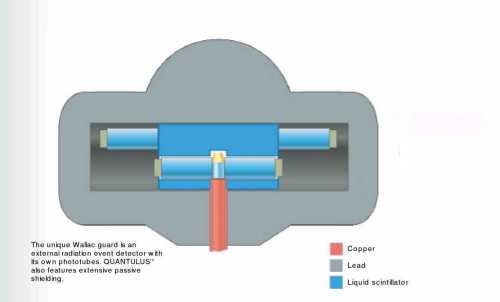

Рис.2 Конструкция комбинированной защиты радиометра Quantulus 1220


Активная защита от космических лучей и фонового гамма-излучения состоит из жидкостно-сцинтилляционного защитного детектора, который работает на антисовпадениях с основным детектором. Внешний контейнер активной защиты из бескислородной меди МБ является дополнительной пассивной защитой от внешних излучений. Длина защиты 350 мм, диаметр 160 мм и она просматривается двумя 5 см ФЭУ по схеме совпадений. Сверху может устанавливаться дополнительный плоский счетчик космических частиц (отдельная опция).
Световое излучение от сцинтиллятора с активной защитой и от коктейля исследуемых образцов регистрируется абсолютно независимо каждое своими ФЭУ. Внешний стандартный источник находится за защитой зоны регистрации в собственном свинцовом контейнере. Это обеспечивает максимальное ослабление его излучения при положении источника вне зоны измерений.


Термостабилизирующая система Quantulus 1220 базируется на полупроводниковых холодильниках на эффекте Пельтье и исключает возникновение радиоэлектронных наводок, в отличие от обычной компрессорной системы. Она может поддерживать разницу в температуре между измерительной камерой и окружающей средой до 12 градусов в любую сторону. Применение термостабилизации позволяет избежать флуктуации в световыходе сцинтиллятора при длительных измерениях в случае изменения температуры окружающей среды. Также имеется внешняя радиоантенна, обеспечивающая гашение радиопомех. Этими техническими решениями обеспечивается уникальная максимальная нестабильность работы 0.2% за 24 часа.


Quantulus 1220, LSC vials,
			Conventional RadioCarbon Dating Laboratory,	LSC Measurements

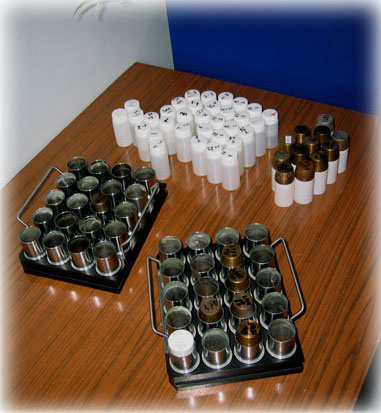

Рис.3 Измерительные флаконы для Quantulus 1220

Минимальная детектируемая активность для различных изотопов в лаборатории с обычными фоновыми условиями: тритий -1.1 Бк/л (пластиковая виала, 8:12 вода:сцинтиллятор, 500 мин измерения)

Rn-222 -0.05 Бк/л (стеклянная виала, 8:12 вода:сцинтиллятор, 500 мин измерения)

Sr-90 -1.7 мБк/виалу ( 500 мин измерения, пластиковая виала)

Углерод-14 может измеряться, естественно, в виде любого раствора, данные же приводятся для бензола, как для наиболее распространенного растворителя при радиоуглеродных измерениях.
